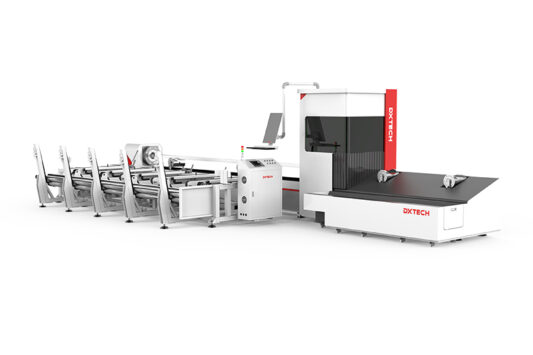

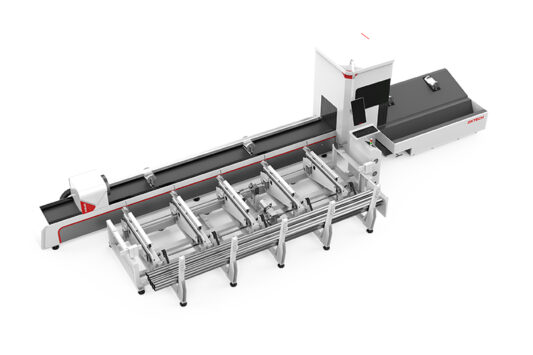

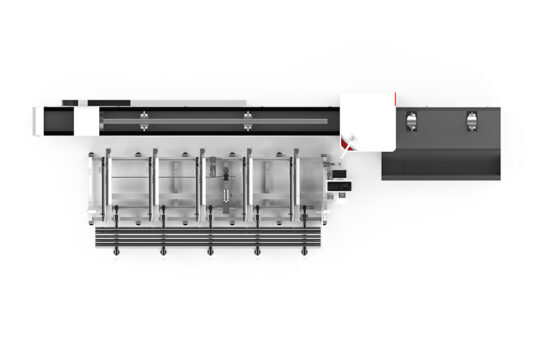

Máquina profesional de corte de tubos metálicos
Diseñada específicamente para el corte de tubos y tuberías de alto volumen, proporciona una eficiencia mucho mayor que los sistemas láser normales al cortar metales tubulares. El tubo y el tubo rectangular pueden terminar la alimentación completamente automática sin operación humana. Los tubos deformados pueden lograr una alimentación semiautomática artificial. La rápida respuesta de las esquinas mejora enormemente la eficiencia de corte. Las piezas pueden ser descargadas automáticamente en diferentes áreas después del corte.
Laser CNC Machines Video
Máquina de corte por láser de fibra de tubo de metal Ventajas
1. Estructura mecánica de servicio pesado
Adoptando una cama de soldadura de acero al carbono de alta calidad, es más estable y duradera. La máquina-herramienta de alta resistencia adopta un tratamiento de recocido de alivio de tensión a 600 ℃, que tiene una rigidez estructural fuerte, una pequeña deformación y una baja vibración para garantizar la precisión de corte.
2. Mandril neumático de auto-centrado
Tiene las ventajas de alta precisión de sujeción, velocidad rápida, engranaje de auto-centrado y una gran capacidad de carga de tubos de 120 kg.
3. Alimentación automática y carga automática
Corte rápido y de alta calidad, mejor calidad y confiabilidad, mayor precisión en cualquier lado, mejor servicio postventa.
4. Enfoque automático
Sin interferencia humana, la velocidad de enfoque puede alcanzar los 10m/min, y la repetibilidad es de alrededor de 50 micrones.
Mandril neumático doble completamente automático
1) La apertura del mandril con un clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
2) Abrazadera neumática abierta: con una fuerza de sujeción grande y constante, la tubería pesada no se suelta ni se desliza, lo que garantiza la precisión del corte.
3) El marco de soporte especial puede evitar la deformación de la tubería, mejorar la precisión de corte y prolongar la vida útil del mandril.
Software de corte de tubos TubePro
Es un sistema profesional de corte de tubos
Que puede realizar el centrado automático y la compensación excéntrica de los tubos metálicos para garantizar la precisión del corte.
Corte de borde común:
Puede reducir el material residual y ahorrar el costo de producción.
Proceso de corte de esquinas:
las esquinas no se queman y la calidad de la sección es buena.
Cabezal láser de enfoque inteligente
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Parámetros técnicos
| Modelo | DXTECH-T6160/T9160 | DXTECH-T6220/T9220 | DXTECH-T6350/T9350 |
| Máx. longitud del tubo | 6,5/9,2 m | 6,5/9,2 m | 6,5/9,2 m |
| Forma de tubo | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular |
| Máx. peso del tubo | 100kg 16kg/m | 200kg 30kg/m | 500kg 83kg/m |
| Precisión de posicionamiento | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Precisión de reposicionamiento | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Chuck | Dos mandriles neumáticos | Dos mandriles neumáticos | Dos mandriles neumáticos |
| Máx. velocidad de rotación del mandril | 130r/min | 130r/min | 140r/min |
| Potencia láser | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Láser | Múltiples opciones | Múltiples opciones | Múltiples opciones |
| Rango de sujeción | Φ10-Φ160 mm | Φ20-Φ220mm | Φ20-Φ350mm |
Aplicación
La máquina de corte por láser para tubos de metal está dedicada al corte de varios tubos y tuberías de metal en formas redondas, cuadradas, rectangulares y elípticas. Además, también puede cortar barras de acero en forma de L, H y U y cortar patrones complejos de estos tubos y tuberías. La máquina de corte por láser de tubos de metal se usa ampliamente en decoración, muebles, piezas de automóviles, construcción, obras de arte y otras industrias.
