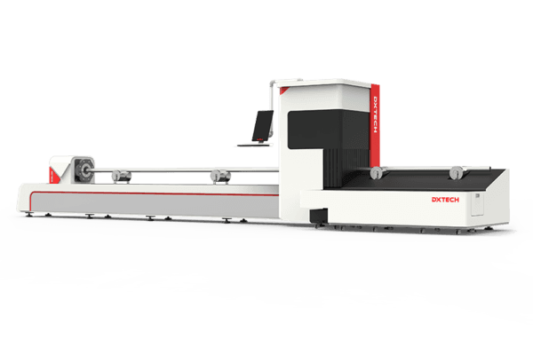

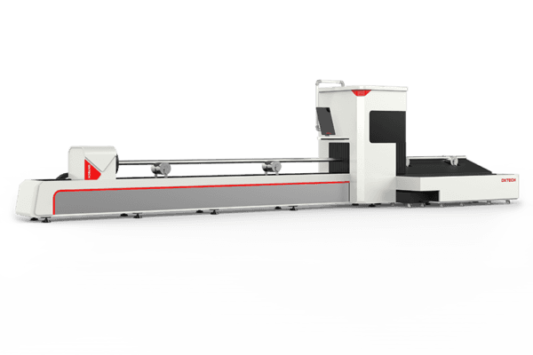

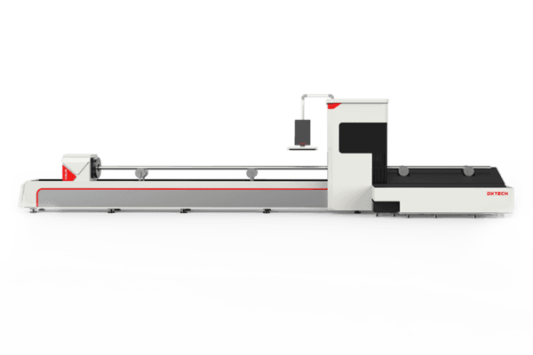

Máquina de corte por láser de fibra de tubo de metal
La máquina de corte por láser de fibra de tubos está especialmente diseñada para tuberías y es fácil de operar. Esta máquina de corte por láser de fibra mejora la calidad y la eficiencia del corte. El cortador láser de fibra es ampliamente utilizado en equipos deportivos, varios tipos de tuberías, tuberías de agua, oleoductos y otras industrias.
Laser CNC Machines Video
Máquina de corte por láser de fibra de tubo de metal Ventajas
1. Estructura mecánica resistente y de alta resistencia, máquina herramienta de alta resistencia, adopta un tratamiento de recocido de alivio de tensión de 600 ℃ y tiene una fuerte rigidez estructural de la máquina herramienta, la estructura mecánica general mantiene una pequeña deformación, baja vibración y mantiene extremadamente alta precisión.
2. Mandril neumático autocentrante. Tiene las ventajas de alta precisión de sujeción, alta velocidad, varillaje de engranaje autocentrante y fuerte capacidad de carga de tubería de 120 kg.
3. Dispositivo de soporte automático partido. El portatubos inteligente resuelve el problema de la deformación durante el corte de tubos metálicos largos.
4. Enfoque automático. Sin interferencia humana, la velocidad de enfoque puede alcanzar los 10 m/min y la repetibilidad es de aproximadamente 50 micrones.
Mandril neumático doble completamente automático
1) La apertura del mandril con un clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
2) Abrazadera neumática abierta: con una fuerza de sujeción grande y constante, la tubería pesada no se suelta ni se desliza, lo que garantiza la precisión del corte.
3) El marco de soporte especial puede evitar la deformación de la tubería, mejorar la precisión de corte y prolongar la vida útil del mandril.
Software de corte de tubos TubePro
Es un sistema profesional de corte de tubos
Que puede realizar el centrado automático y la compensación excéntrica de los tubos metálicos para garantizar la precisión del corte.
Corte de borde común:
Puede reducir el material residual y ahorrar el costo de producción.
Proceso de corte de esquinas:
las esquinas no se queman y la calidad de la sección es buena.
Cabezal láser de enfoque inteligente
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Parámetros técnicos
| Model | DXTECH-T6160/T9160 | DXTECH-T6220/T9220 | DXTECH-T6350/T9350 |
| Max. tube length | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m |
| Tube shape | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular |
| Max. tube weight | 100kg 16kg/m | 200kg 30kg/m | 500kg 83kg/m |
| Positioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm |
| Repositioning accuracy | ±0.02mm | ±0.02mm | ±0.02mm |
| Chuck | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks |
| Max. chuck rotating speed | 130r/min | 130r/min | 140r/min |
| Laser power | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Laser | Multiple options | Multiple options | Multiple options |
| Clamping range | Φ20-Φ350mm | Φ20-Φ350mm | Φ20-Φ350mm |
Aplicación
La máquina de corte por láser para tubos de metal está dedicada al corte de varios tubos y tuberías de metal en formas redondas, cuadradas, rectangulares y elípticas. Además, también puede cortar barras de acero en forma de L, H y U y cortar patrones complejos de estos tubos y tuberías. La máquina de corte por láser de tubos de metal se usa ampliamente en decoración, muebles, piezas de automóviles, construcción, obras de arte y otras industrias.
