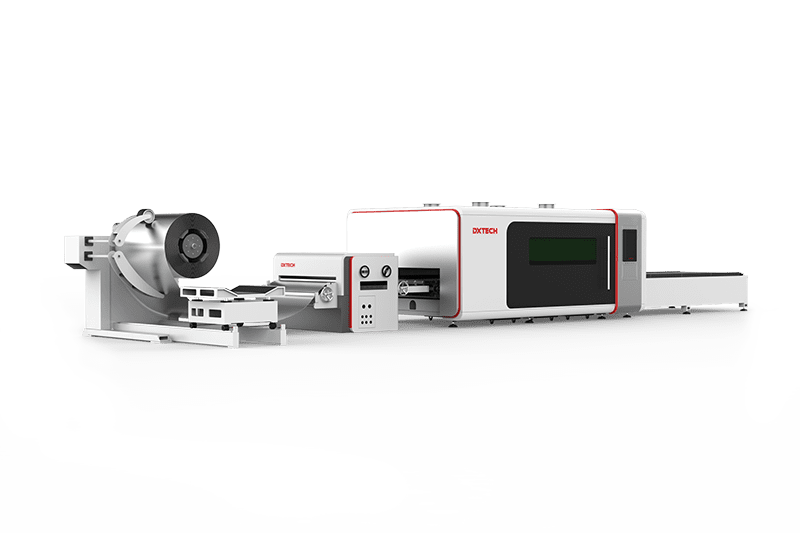

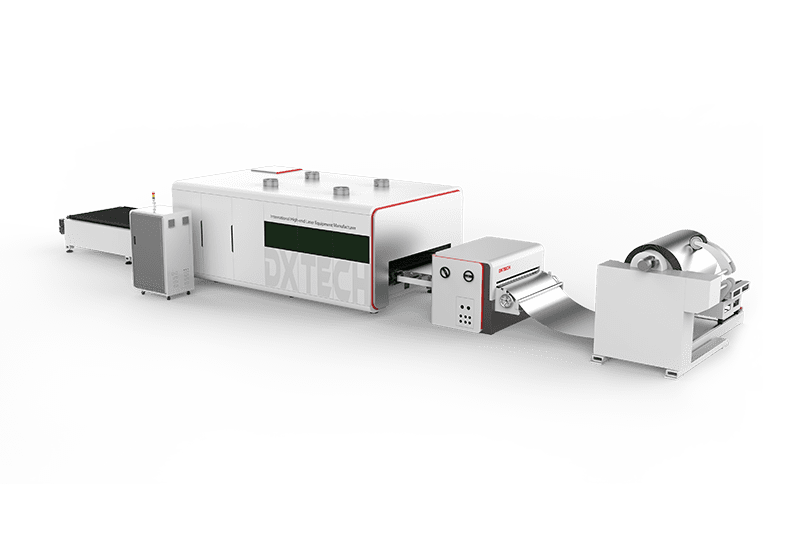

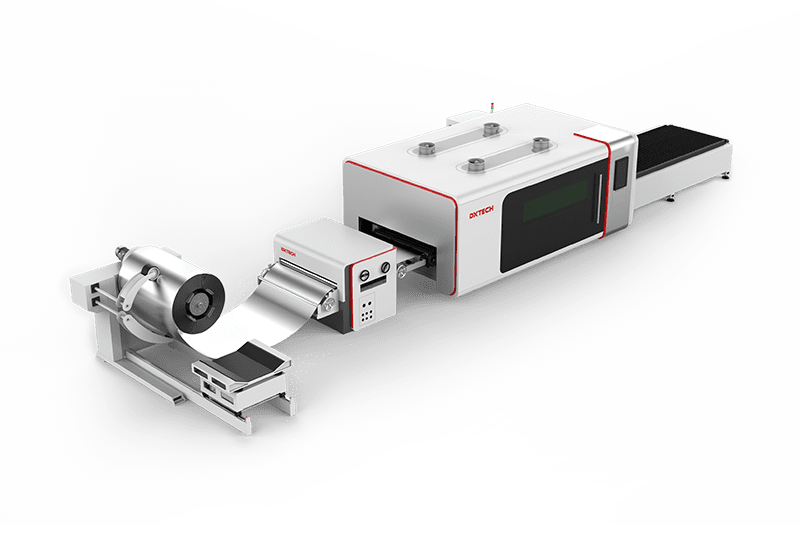

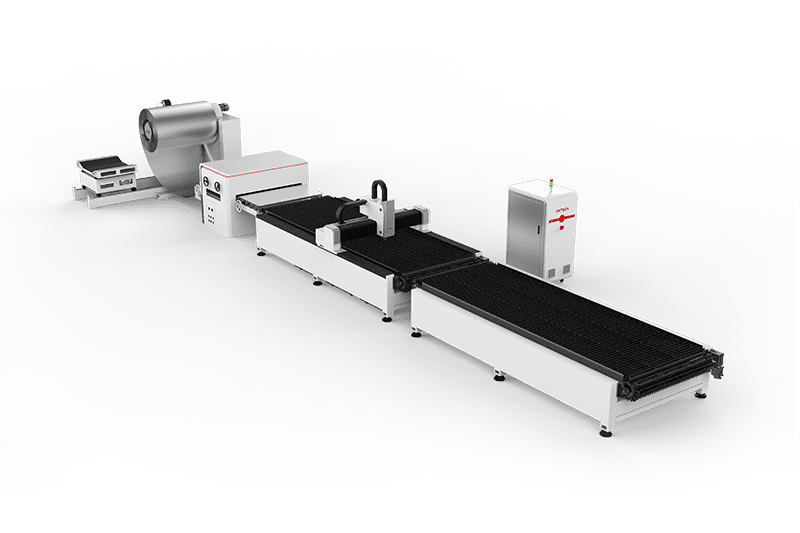

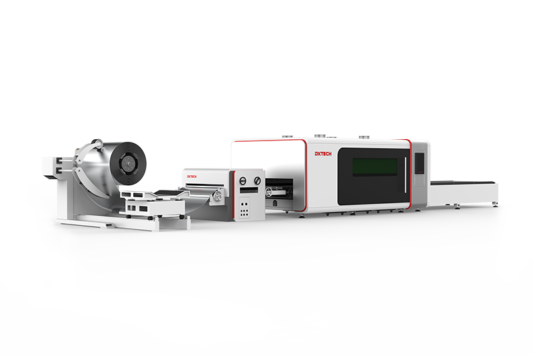

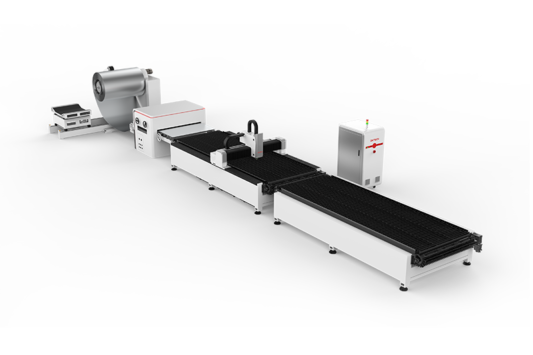

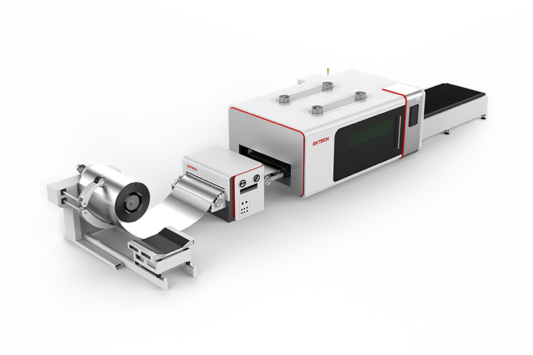

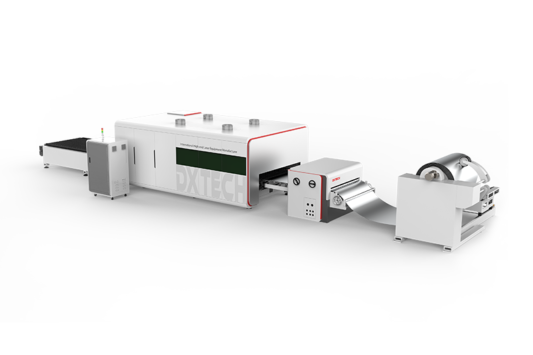

Máquina de corte por láser de fibra con alimentación por bobina de metal serie SC
La Máquina de Corte Láser de Fibra de Alimentación de Bobina de Metal de la Serie SC es totalmente automática y cuenta con el desenrollado y nivelado de bobinas, lo que rompe el método de procesamiento tradicional y puede realizar simultáneamente las cuatro funciones de nivelación de materia prima, alimentación, corte y descarga. Es una máquina de corte láser de fibra especial. Su camino óptico no está restringido, la pérdida de transmisión de fibra óptica es pequeña y el rango de procesamiento se puede ampliar. Adopta software profesional, que puede realizar el procesamiento oportuno de varios gráficos y caracteres. Es simple y conveniente de usar, lo que puede beneficiar a los principiantes para operar. No requiere el uso de gas de trabajo láser. Solo necesita depender de la transmisión de fibra óptica y no requiere lentes reflectantes, lo que puede ahorrar muchos costos de mantenimiento.
Laser CNC Machines Video
Máquina de corte por láser de carga y descarga totalmente automática Ventajas
1. El peso de carga del material puede alcanzar las 20 toneladas, lo que rompe el límite de alimentación ordinario de 3 toneladas y es 6 veces más eficiente que el equipo de alimentación ordinario.
2. Alivio de tensión más fuerte: después de que la bobina se desenrolla, la chapa metálica se nivela mediante la máquina de nivelación y se elimina la tensión del material de chapa durante el proceso de nivelación. Por lo tanto, la chapa metálica es más plana y se obtiene una mejor experiencia de corte.
3. Estructura de transmisión de alta precisión: utilizando un sistema de transmisión de ultra precisión, la precisión de transmisión de la chapa metálica es de alrededor de ± 0,5 mm, lo que puede garantizar una mayor precisión.
4. Línea de montaje completamente automática: desde la alimentación, desenrollado, nivelación, corte, descarga, todo el proceso es automatizado, lo que puede lograr cero desperdicio de material de bobina y mejorar la eficiencia de utilización de materiales de chapa.
5. Flexibilidad: esta línea de producción de bobinas rompe el límite de la longitud de corte láser ordinaria y tiene un significado subversivo en algunos campos.
Sistema automático de carga y descarga
1) Toda la línea se puede automatizar por completo para garantizar que el proceso de producción esté desatendido.
2) Equipado con dos juegos de bandejas de materia prima y bandejas de producto terminado para lograr una transferencia automática de regreso al almacén altamente rentable para satisfacer las necesidades de todos los tamaños de chapas.
Cubierta protectora completamente cerrada
Ecológico y seguro
El diseño de protección totalmente cerrado mejora la seguridad de utilizar. Equipado con un sistema de purificación de humos para evitar la contaminación ambiental y proteger la seguridad de los operadores.
El operación es más estable
En línea con la certificación de doble estándar de la UE e ISO, el peso de la cama puede alcanzar las 10T, lo que hace que la máquina sea más estable cuando se mueve a alta velocidad.
Viga de aluminio de aviación
1) Haga que el corte sea preciso y rápido, la viga de aluminio de aviación tiene las características de resistencia a la corrosión, peso ligero, alta rigidez, etc., lo que garantiza un movimiento de alta velocidad durante el procesamiento con láser.
2) Al mismo tiempo, tiene un rendimiento dinámico perfecto, como antitorsión, antivuelco, antideformación, etc., lo que garantiza una mayor precisión de corte.
Cabezal láser de enfoque inteligente
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Parámetros técnicos
| Modelo | DXTECH-1530SC | DXTECH-1540SC | DXTECH-1560SC | DXTECH-2040SC | DXTECH-2060SC |
| Área de trabajo (mm) | 1515*3030 | 1515*4040 | 1515*6060 | 2020*4040 | 2020*6050 |
| Máx. aceleración | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G |
| Mesa de trabajo | Hoja rodante | Hoja rodante | Hoja rodante | Hoja rodante | Hoja rodante |
| Precisión de posicionamiento | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Precisión de reposicionamiento | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Potencia láser | 1kW – 2kW | 1kW – 2kW | 1kW – 2kW | 1kW – 2kW | 1kW – 2kW |
| Espesor de chapa de bobina | 0,5-3 mm | 0,5-3 mm | 0,5-3 mm | 0,5-3 mm | 0,5-3 mm |
| Cama de máquina | Lecho de placa soldada | Lecho de placa soldada | Lecho de placa soldada | Lecho de placa soldada | Lecho de placa soldada |
| Láser | Múltiples opciones | Múltiples opciones | Múltiples opciones | Múltiples opciones | Múltiples opciones |
| Método de enfoque | Automático/manual | Automático/manual | Automático/manual | Automático/manual | Automático/manual |
| Eje X/Y máx. velocidad de enlace | 140 m/min | 140 m/min | 140 m/min | 140 m/min | 140 m/min |
| Velocidad de nivelación | ≤20m/min | ≤20m/min | ≤20m/min | ≤20m/min | ≤20m/min |
| Peso de la bobina | ≤15t | ≤15t | ≤15t | ≤15t | ≤15t |
Aplicación
Las máquinas de corte por láser de láminas de metal pueden cortar una amplia gama de metales, aunque sean metales altamente reflectantes. Por ejemplo, acero al carbono, acero inoxidable, aluminio, cobre, latón, titanio, níquel y varias aleaciones. La máquina de corte por láser para láminas de metal tiene amplias aplicaciones en decoración, infraestructura, construcción, microelectrónica, publicidad, electrodomésticos de cocina, fabricación de automóviles y otros equipos, y otras industrias.
