Máquina de corte láser de tubos y láminas de metal con mesa de intercambio y sistema de carga de la serie SPTA

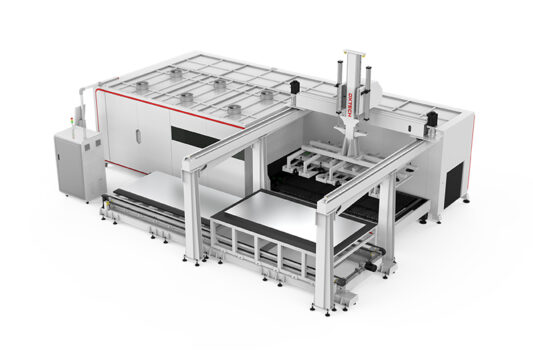

La máquina de corte láser de fibra DXTECH de la serie SPTA está equipada con una mesa de intercambio, una ventana de observación con protección láser y un sistema de carga. Las dos plataformas de corte se intercambian de manera alternativa, lo que mejora la eficiencia de procesamiento y ahorra mano de obra. Este sistema de carga y descarga de alta eficiencia cuenta con funciones totalmente automáticas. El diseño integral de protección de la carcasa no solo garantiza la seguridad del proceso de procesamiento, sino que también beneficia al entorno de la fábrica y cumple con los estándares de protección ambiental.
Máquina de corte por láser con plataforma de intercambio de todas las cubiertas Ventajas
Bajo costo: la lámina de metal se carga automáticamente en la plataforma de intercambio, y los productos terminados se apilan en el palet. Esto ahorra tiempo improductivo y reduce el consumo de energía.
Mayor inteligencia: puede medir con precisión el grosor de la lámina de metal. Luego, las láminas de metal se cargan automáticamente en las plataformas de intercambio.
Amigable con el medio ambiente: con una operación digital y un manejo seguro, las láminas de metal están protegidas contra raspaduras y los productos terminados tienen una mayor calidad.
Mayor eficiencia: puede atender a varias máquinas de corte al mismo tiempo, lo que hace que la producción sea más eficiente. Con esta ventaja, el sistema de carga y descarga automático ahorrará tiempo improductivo y reducirá el consumo de energía.
Alta precisión: es uno de los sistemas de carga y descarga automáticos más populares de nuestra máquina porque protege las láminas de metal contra raspaduras con una operación digital y un manejo seguro. Además, los productos terminados tienen una alta calidad.

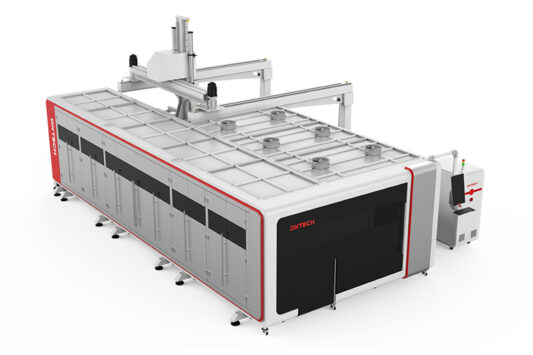

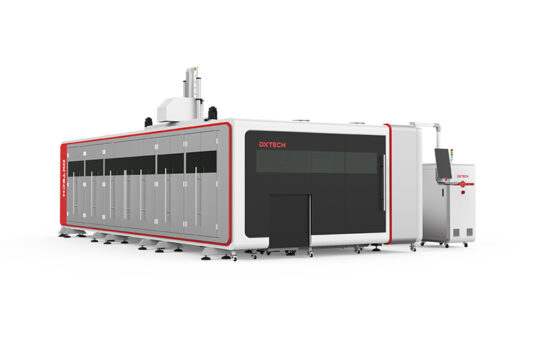

Cubierta protectora completamente cerrada
Ecológico y seguro
El diseño de protección totalmente cerrado mejora la seguridad de utilizar. Equipado con un sistema de purificación de humos para evitar la contaminación ambiental y proteger la seguridad de los operadores.
El operación es más estable
En línea con la certificación de doble estándar de la UE e ISO, el peso de la cama puede alcanzar las 10T, lo que hace que la máquina sea más estable cuando se mueve a alta velocidad.
Intercambio automático de plataformas, alta eficiencia de trabajo.
Sistema de intercambio automático de plataforma doble, el tiempo de intercambio de plataforma es de aproximadamente 17-25 s, lo que mejora en gran medida la eficiencia del trabajo.
Cama soldada de tubería de acero al carbono de paredes gruesas de alta calidad
Máquina herramienta más estable y duradera, de alta resistencia, que utiliza un tratamiento de recocido de alivio de tensión de 600 ℃, con una fuerte rigidez de la estructura de la máquina; estructura mecánica general, pequeña deformación, baja vibración, para garantizar la precisión del corte.
Viga de aluminio de aviación
1) Haga que el corte sea preciso y rápido, la viga de aluminio de aviación tiene las características de resistencia a la corrosión, peso ligero, alta rigidez, etc., lo que garantiza un movimiento de alta velocidad durante el procesamiento con láser.
2) Al mismo tiempo, tiene un rendimiento dinámico perfecto, como antitorsión, antivuelco, antideformación, etc., lo que garantiza una mayor precisión de corte.
Parámetros técnicos
| Modelo | DXTECH-1530SA | DXTECH-2040SA | DXTECH-2560SA |
| Área de trabajo (mm) | 1515*3030 | 2020*4040 | 2525*6050 |
| Precisión de posicionamiento | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Precisión de reposicionamiento | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Máx. tiempo de intercambio | 25 s | 30s | 40s |
| Máx. aceleración | 2.0G | 2.0G | 2.0G |
| Potencia láser | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW |
| Láser | Múltiples opciones | Múltiples opciones | Múltiples opciones |
| Método de enfoque | Automático/manual | Automático/manual | Automático/manual |
| Cama de máquina | Lecho de tubo soldado | Lecho de tubo soldado | Lecho de tubo soldado |
| Máx. velocidad de carrera | 140 m/min | 140 m/min | 140 m/min |
Aplicación
Las máquinas de corte por láser de láminas de metal pueden cortar una amplia gama de metales, aunque sean metales altamente reflectantes. Por ejemplo, acero al carbono, acero inoxidable, aluminio, cobre, latón, titanio, níquel y varias aleaciones. La máquina de corte por láser para láminas de metal tiene amplias aplicaciones en decoración, infraestructura, construcción, microelectrónica, publicidad, electrodomésticos de cocina, fabricación de automóviles y otros equipos, y otras industrias.
