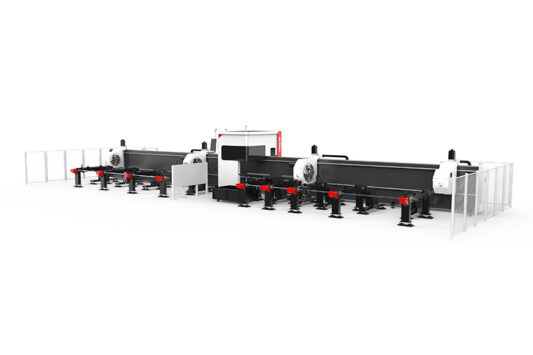

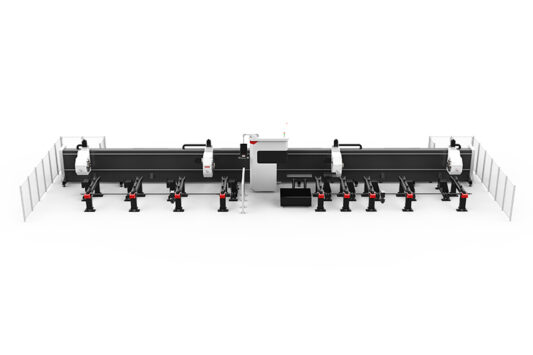

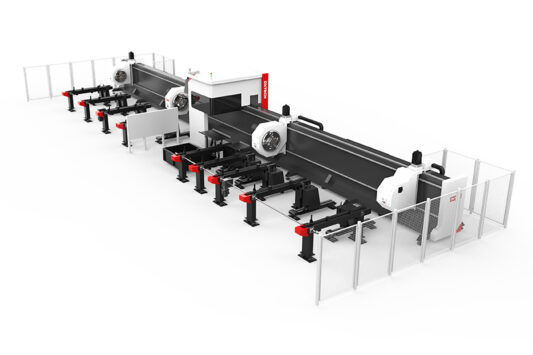

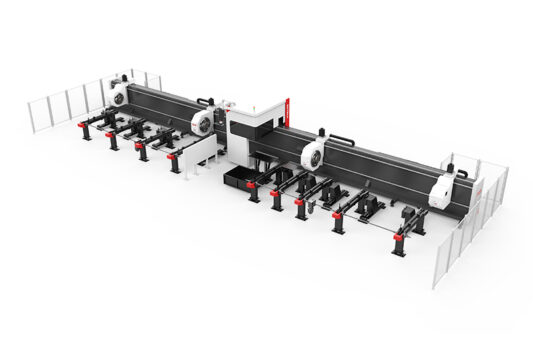

Máquina de corte láser de tubos con bisel TG-Series
Diseñada específicamente para el corte de alto volumen de tubos, esta máquina proporciona una eficiencia mucho mayor que los sistemas láser normales al cortar tuberías y metales tubulares. Los tubos y tubos rectangulares pueden ser alimentados de manera completamente automática sin intervención humana. Los tubos deformados pueden lograr una alimentación semiautomática. La respuesta rápida en las esquinas mejora considerablemente la eficiencia de corte. Las piezas de trabajo se pueden descargar automáticamente en áreas diferentes después del corte.
Laser CNC Machines Video
Máquina de corte por láser de fibra de tubo de metal Ventajas
1. Estructura mecánica resistente
Adoptando un lecho de soldadura de acero al carbono de alta calidad, es más estable y duradero. La máquina herramienta de alta resistencia adopta un tratamiento de recocido de alivio de estrés a 600 ℃, lo que le otorga una rigidez estructural fuerte, una pequeña deformación y una baja vibración para garantizar la precisión de corte.
2. Mandril neumático auto centrante
Tiene las ventajas de alta precisión de sujeción, velocidad rápida, engranaje de centrado automático y gran capacidad de carga de tubería de 120 kg.
3. Alimentación automática y carga automática
Corte rápido y de alta calidad, mejor calidad y confiable, mayor precisión en cualquier lado, mejor servicio postventa.
4. Enfoque automático
Sin interferencia humana, la velocidad de enfoque puede alcanzar los 10 m/min y la repetibilidad es de aproximadamente 50 micrones.
Mandril neumático doble completamente automático
1) La apertura del mandril con un clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
2) Abrazadera neumática abierta: con una fuerza de sujeción grande y constante, la tubería pesada no se suelta ni se desliza, lo que garantiza la precisión del corte.
3) El marco de soporte especial puede evitar la deformación de la tubería, mejorar la precisión de corte y prolongar la vida útil del mandril.
Software de corte de tubos TubePro
Es un sistema profesional de corte de tubos
Que puede realizar el centrado automático y la compensación excéntrica de los tubos metálicos para garantizar la precisión del corte.
Corte de borde común:
Puede reducir el material residual y ahorrar el costo de producción.
Proceso de corte de esquinas:
las esquinas no se queman y la calidad de la sección es buena.
Cabezal láser de enfoque inteligente
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Parámetros técnicos
| Modelo | TG9350 | TG12500 |
| Máx. longitud del tubo | 9,2 m | 12m |
| Forma de tubo | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular |
| Velocidad máxima de movimiento del eje X | 100 m/min | 100 m/min |
| Velocidad máxima de movimiento del eje Y | 100 m/min | 100 m/min |
| Precisión de posicionamiento | ±0,03 mm | ±0,03 mm |
| Precisión de reposicionamiento | ±0,02 mm | ±0,02 mm |
| Chuck | Cuatro mandriles neumáticos | Cuatro mandriles neumáticos |
| Máx. velocidad de rotación del mandril | 130r/min | 130r/min |
| Potencia láser | 1kW – 4kW | 1kW – 4kW |
| Láser | Múltiples opciones | Múltiples opciones |
| Rango de sujeción | Φ20-Φ350mm
□15 – □220 mm |
Φ20-Φ350mm
□15 – □220 mm |
Aplicación
La máquina de corte por láser para tubos de metal está dedicada al corte de varios tubos y tuberías de metal en formas redondas, cuadradas, rectangulares y elípticas. Además, también puede cortar barras de acero en forma de L, H y U y cortar patrones complejos de estos tubos y tuberías. La máquina de corte por láser de tubos de metal se usa ampliamente en decoración, muebles, piezas de automóviles, construcción, obras de arte y otras industrias.
