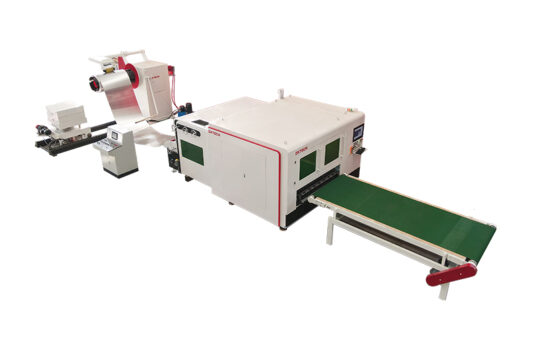

Máquina de corte láser de fibra QC-Series de nivelación y desenrollado automático

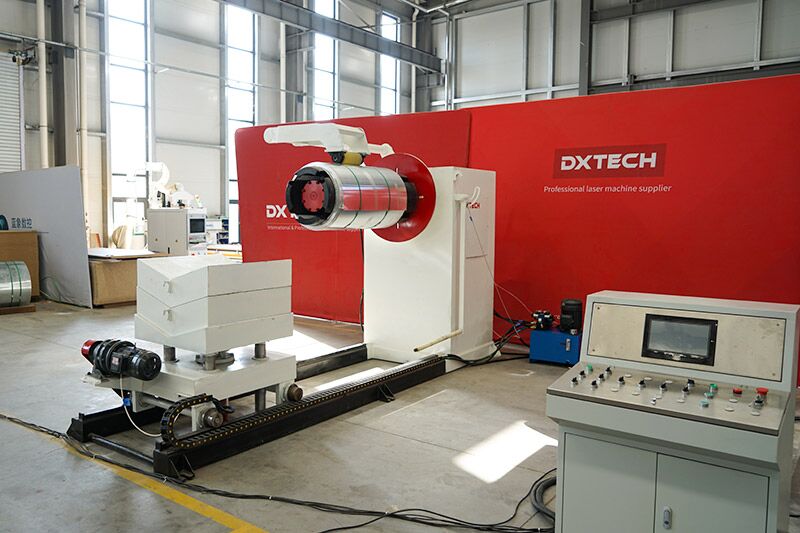

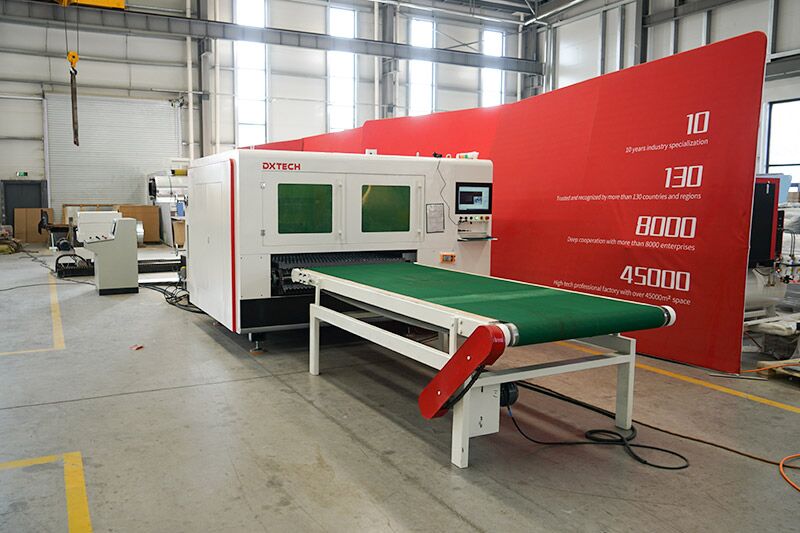

Esta máquina de corte láser automática es capaz de cargar y descargar bobinas. El desenrollador y la niveladora desenrollan automáticamente y nivelan el material de la bobina → corte de precisión con láser → mesa de paletizado con viga → paletizado automático con manipulador. Todo el proceso de carga y descarga se realiza de manera inteligente y automatizada.
Laser CNC Machines Video
Máquina de corte por láser alimentada por bobina con desbobinado y nivelación Ventajas
1. El peso del material de carga puede llegar a 20T, lo que rompe el límite de alimentación de los equipos de alimentación ordinarios de 3T, lo que equivale a una eficiencia 6 veces mayor que la de los equipos de alimentación ordinarios.
2. Mayor alivio de tensiones: después de que se desenrolla la bobina, la lámina metálica se nivela con la niveladora, lo que elimina el estrés del material de la lámina durante el proceso de nivelación. Por lo tanto, la lámina metálica es más plana y se obtiene una mejor experiencia de corte.
3. Estructura de transmisión de alta precisión: utilizando un sistema de transmisión de ultra precisión, la precisión de transmisión de la lámina metálica es de aproximadamente ± 0,5MM, lo que puede garantizar una mayor precisión.
4. Línea de ensamblaje totalmente automática: desde la alimentación, desenrollado, nivelación, corte y descarga, todo el proceso está automatizado, lo que puede lograr cero desperdicio de material de la bobina y mejorar la eficiencia de utilización de materiales de láminas.
5. Flexibilidad: esta línea de producción de bobinas rompe el límite de la longitud de corte láser ordinaria y tiene un significado subversivo en algunos campos.
Viga de aluminio de aviación
1) Haga que el corte sea preciso y rápido, la viga de aluminio de aviación tiene las características de resistencia a la corrosión, peso ligero, alta rigidez, etc., lo que garantiza un movimiento de alta velocidad durante el procesamiento con láser.
2) Al mismo tiempo, tiene un rendimiento dinámico perfecto, como antitorsión, antivuelco, antideformación, etc., lo que garantiza una mayor precisión de corte.
Cabezal láser de enfoque inteligente
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Cama soldada de tubería de acero al carbono de paredes gruesas de alta calidad
Máquina herramienta más estable y duradera, de alta resistencia, que utiliza un tratamiento de recocido de alivio de tensión de 600 ℃, con una fuerte rigidez de la estructura de la máquina; estructura mecánica general, pequeña deformación, baja vibración, para garantizar la precisión del corte.
Parámetros técnicos
| Modelo | DXTECH-1390QC | DXTECH-9090QC |
| Área de trabajo (mm) | 1310*910 | 910*910 |
| Máx. aceleración | 1,2G | 1,2G |

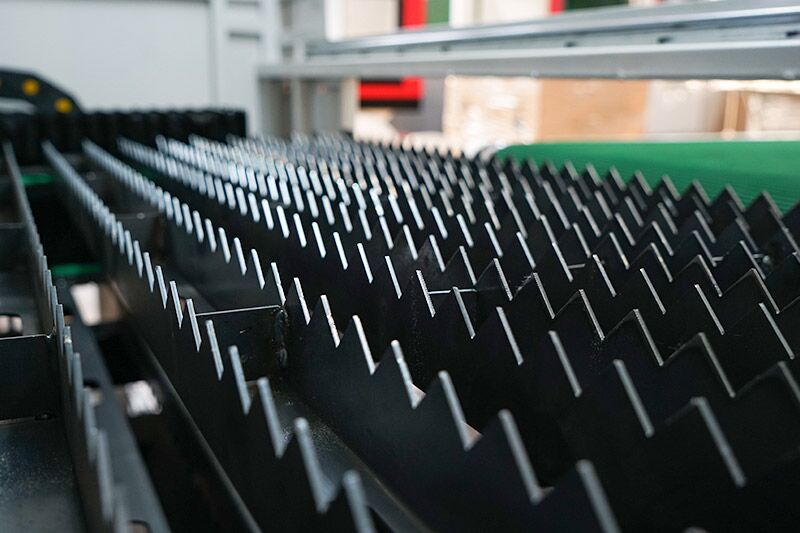

| Mesa de trabajo | Cuchilla rodante | Cuchilla rodante |
| Precisión de posicionamiento | ±0,05 mm | ±0,05 mm |
| Precisión de reposicionamiento | ±0,03 mm | ±0,03 mm |
| Potencia láser | 1kW – 2kW | 1kW – 2kW |
| Espesor de lámina de bobina | 0,5-3 mm | 0,5-3 mm |
| Cama de la máquina | Lecho de placa soldada | Lecho de placa soldada |
| Láser | Múltiples opciones | Múltiples opciones |
| Método de enfoque | Automático/manual | Automático/manual |
| Eje X/Y máx. velocidad de enlace | 100m/min | 100m/min |
| Velocidad de nivelación | ≤20m/min | ≤20m/min |
| Peso de la bobina | ≤10t | ≤10t |
Aplicación
Las máquinas de corte por láser de láminas de metal pueden cortar una amplia gama de metales, aunque sean metales altamente reflectantes. Por ejemplo, acero al carbono, acero inoxidable, aluminio, cobre, latón, titanio, níquel y varias aleaciones. La máquina de corte por láser para láminas de metal tiene amplias aplicaciones en decoración, infraestructura, construcción, microelectrónica, publicidad, electrodomésticos de cocina, fabricación de automóviles y otros equipos, y otras industrias.
