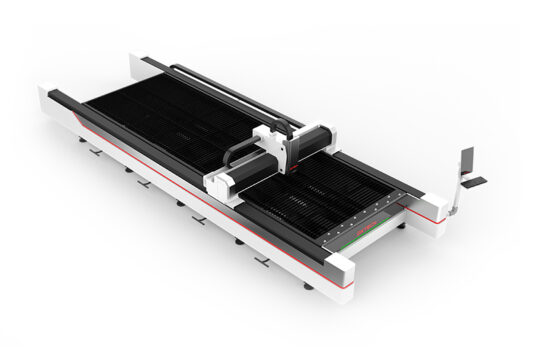

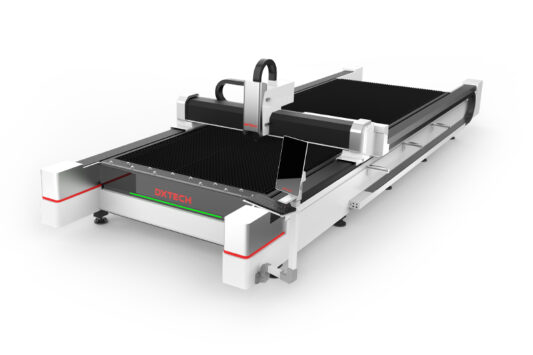

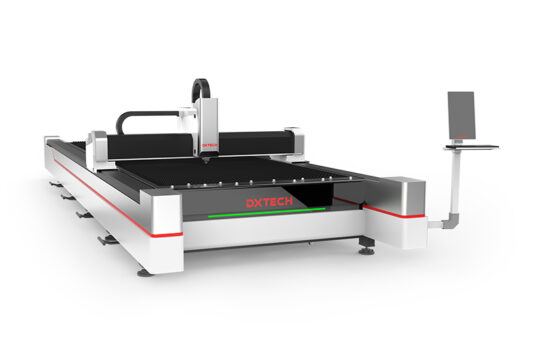

Máquina de corte láser de fibra de gran formato de la serie L
Las máquinas de corte láser de fibra de gran formato de la serie L de DXTECH utilizan un diseño modular, expanden rápidamente las regiones de corte de metal y reducen los costos de transporte. Pueden realizar el procesamiento oportuno de varios gráficos y caracteres y son fáciles de usar y comprender. Se admiten formatos personalizados. El formato de procesamiento máximo puede alcanzar los 2500mm * 12000mm, y el grosor máximo de la placa puede cortarse hasta 25mm. Puede satisfacer los requisitos de procesamiento de gran formato. Se admiten formatos personalizados.
Laser CNC Machines Video
Máquina de corte por láser de lámina de metal económica Ventajas
1.Formato de procesamiento sobredimensionado
El formato de procesamiento máximo puede alcanzar los 2500mm * 12000mm, y el grosor máximo de la placa puede cortarse hasta 25mm. Puede satisfacer los requisitos de procesamiento de gran formato. Se admiten formatos personalizados.
2.Cama de soldadura de placa dividida de alta resistencia
Optimice el plan de transporte para que pueda cargarse en el contenedor general de 20’GP y 40’HQ. Reduzca el costo de transporte, y el costo de transporte es solo 1/3 del transporte de contenedor de bastidor.
3.Mesa de soporte de marco dividido
Reducir la carga de la estructura de la cama, disminuir el impacto del material que se precipita sobre la estructura de la cama, asegurar la precisión de la máquina y mejorar el peso de carga de la mesa.
4.Zona de fluido subdividido para eliminación de polvo
El dispositivo de escape de humo detecta automáticamente la posición de corte láser para abrir el escape de humo preciso, cierra el área no de corte para el escape de humo, control totalmente cerrado del humo, aumenta la succión y elimina el humo al máximo.
5.Chapa metálica ignífuga independiente reemplazable
Reducir la erosión de la inyección de escoria en la cama y mejorar la vida útil de la misma.
Viga de aluminio de aviación
1) Haga que el corte sea preciso y rápido, la viga de aluminio de aviación tiene las características de resistencia a la corrosión, peso ligero, alta rigidez, etc., lo que garantiza un movimiento de alta velocidad durante el procesamiento con láser.
2) Al mismo tiempo, tiene un rendimiento dinámico perfecto, como antitorsión, antivuelco, antideformación, etc., lo que garantiza una mayor precisión de corte.
Cabezal láser de enfoque inteligente
Refrigeración:
Tanto la lente colimadora como el grupo de lentes de enfoque son accesorios de refrigeración. Además, se agrega la boquilla de flujo de aire de enfriamiento, que protege eficazmente la boquilla y la cerámica y prolonga el tiempo de trabajo.
Apertura de persecución:
A través de la apertura de 35 mm, la interferencia de la luz parásita se reduce de manera efectiva.
Enfoque automático:
Reduce la interferencia humana, velocidad de enfoque de 10 m/min, precisión de repetición de 50 micras.
Mesa de cuchillas escalonadas
Se trata de una hoja escalonada diseñada por nuestro diseñador, que aumenta el área de contacto con la placa y tiene una capacidad de carga máxima.
Parámetros técnicos
| Modelo | DXTECH-2040L | DXTECH-2060L | DXTECH-2560L | DXTECH-2580L | DXTECH-25120L |
| Área de trabajo | 2000 mm*4000 mm | 2000mm*6000mm | 2500mm*6000mm | 2500 mm*8000 mm | 2500mm*12000mm |
| Precisión de posicionamiento | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Precisión de reposicionamiento | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Máx. aceleración | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G |
| Potencia láser | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW |
| Láser | Múltiples opciones | Múltiples opciones | Múltiples opciones | Múltiples opciones | Múltiples opciones |
| Método de enfoque | Automático/manual | Automático/manual | Automático/manual | Automático/manual | Automático/manual |
| Velocidad máxima | 150 m/min | 150 m/min | 150 m/min | 150 m/min | 150 m/min |
Aplicación
Las máquinas de corte por láser de láminas de metal pueden cortar una amplia gama de metales, aunque sean metales altamente reflectantes. Por ejemplo, acero al carbono, acero inoxidable, aluminio, cobre, latón, titanio, níquel y varias aleaciones. La máquina de corte por láser para láminas de metal tiene amplias aplicaciones en decoración, infraestructura, construcción, microelectrónica, publicidad, electrodomésticos de cocina, fabricación de automóviles y otros equipos, y otras industrias.
