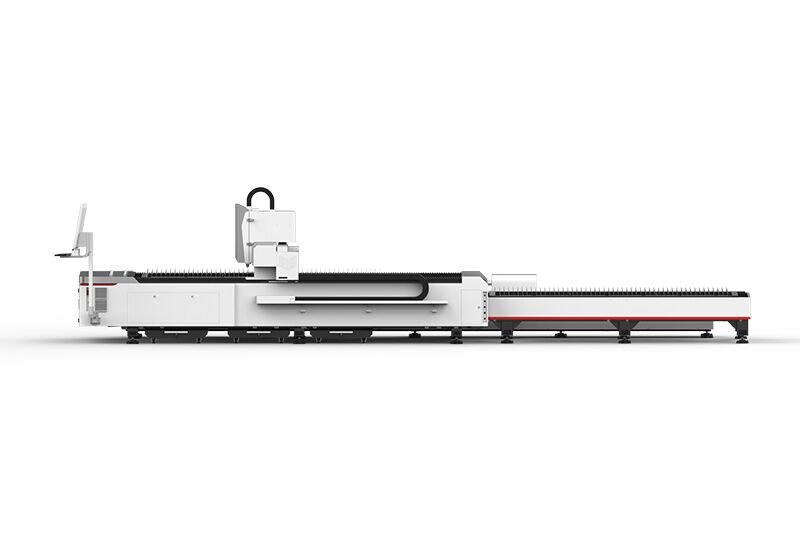

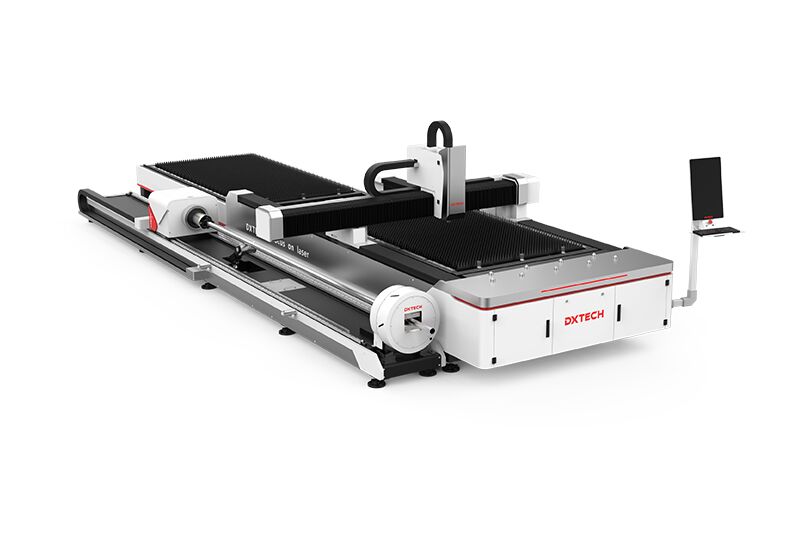

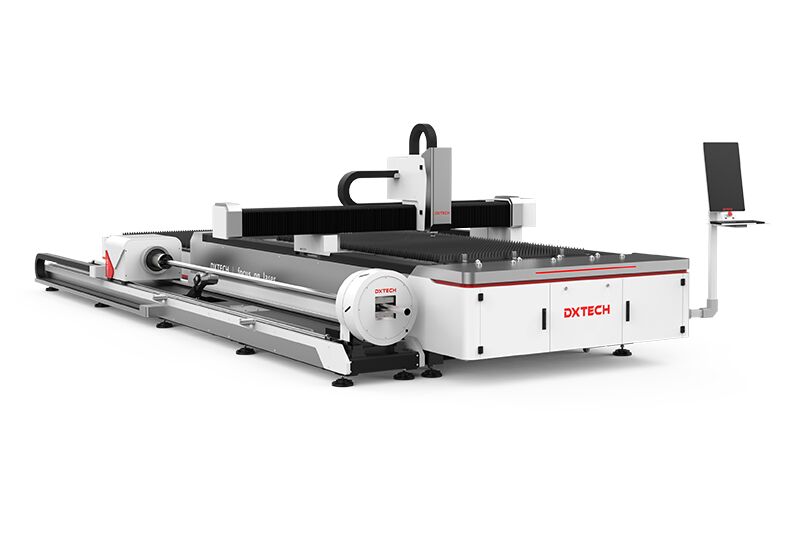

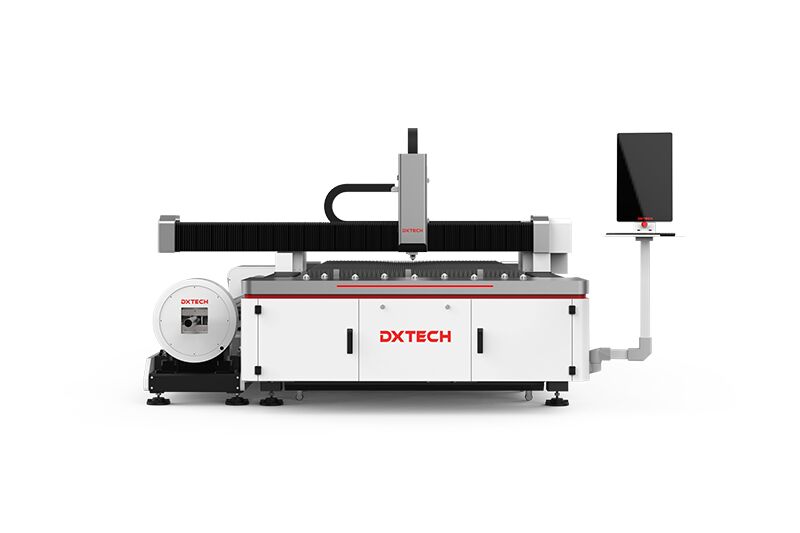

ELT-Series Máquina de Corte por Láser de Fibra para Tubos y Láminas con Tubo de 6m
Máquina de corte por láser de fibra de plataforma de intercambio para láminas y tubos, con un alto rendimiento en costo, no solo realiza el corte de láminas y tubos de metal en una sola máquina, sino que también ahorra más del 50% de espacio y costos con la plataforma de intercambio.
Laser CNC Machines Video
Máquina de corte por láser de doble uso con plataforma de intercambio para láminas y tubos Ventajas
1. Una máquina para dos propósitos
La función de doble uso ahorra tanto en costos como en espacio. No solo puede procesar láminas de metal, sino también varios tubos de metal, lo que mejora enormemente la eficiencia laboral.
2. Sistema de eliminación de polvo de gran volumen de aire integrado.
3. La plataforma de intercambio de 10 segundos hace que la carga y descarga sean más convenientes y eficientes.
4. La fuerte cama de acero mantiene la máquina sin deformaciones durante 20 años.
5. La viga de aluminio de aviación hace que la máquina tenga una velocidad de funcionamiento más alta.
Mandril neumático doble completamente automático
1) La apertura del mandril con un clic y el centrado automático reducirán el tiempo de espera para la carga y descarga.
2) Abrazadera neumática abierta: con una fuerza de sujeción grande y constante, la tubería pesada no se suelta ni se desliza, lo que garantiza la precisión del corte.
3) El marco de soporte especial puede evitar la deformación de la tubería, mejorar la precisión de corte y prolongar la vida útil del mandril.
Intercambio automático de plataformas, alta eficiencia de trabajo.
Sistema de intercambio automático de plataforma doble, el tiempo de intercambio de plataforma es de aproximadamente 17-25 s, lo que mejora en gran medida la eficiencia del trabajo.
Cama soldada de tubería de acero al carbono de paredes gruesas de alta calidad
Máquina herramienta más estable y duradera, de alta resistencia, que utiliza un tratamiento de recocido de alivio de tensión de 600 ℃, con una fuerte rigidez de la estructura de la máquina; estructura mecánica general, pequeña deformación, baja vibración, para garantizar la precisión del corte.
Viga de aluminio de aviación
1) Haga que el corte sea preciso y rápido, la viga de aluminio de aviación tiene las características de resistencia a la corrosión, peso ligero, alta rigidez, etc., lo que garantiza un movimiento de alta velocidad durante el procesamiento con láser.
2) Al mismo tiempo, tiene un rendimiento dinámico perfecto, como antitorsión, antivuelco, antideformación, etc., lo que garantiza una mayor precisión de corte.
Cabezal de corte láser Au3tech
Perforación multilevel:
El cabezal láser Au3tech tiene un proceso de perforación multilevel y funciones de corte ultrafino. En comparación con otros cabezales láser, su precisión de corte es mayor y el efecto de procesamiento es mejor.
Enfoque automático:
Sin interferencia humana, la velocidad de enfoque puede llegar a 10 m/min y la repetibilidad es de alrededor de 50 micrones.
Parámetros técnicos
| Modelo | DXTECH-1530ELT | DXTECH-1540ELT | DXTECH-2040ELT |
| Área de trabajo (mm) | 1515*3030 | 1515*4040 | 2020*4050 |
| Capacidad de carga de la mesa de trabajo | 800 kg | 1300 kg | 2000 kg |
| Máx. aceleración | 1.5G | 1.5G | 1.5G |
| Precisión de posicionamiento | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Precisión de reposicionamiento | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Forma de sección de tubería | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular | Redondo/cuadrado/rectangular |
| Máx. longitud de tubería | 3m/6m | 3m/6m | 3m/6m |
| Potencia láser | 1kW – 6kW | 1kW – 6kW | 1kW – 6kW |
| Láser | Múltiples opciones | Múltiples opciones | Múltiples opciones |
| Máx. velocidad de carrera | 140 m/min | 140 m/min | 140 m/min |
Aplicación
Las máquinas de corte por láser de láminas y tubos de metal integran dos funciones en una sola máquina, lo que ahorra mucho costos, mejora la eficiencia del trabajo y ahorra espacio. Puede cortar láminas de metal y varios tubos y tuberías de metal. En términos de materiales, la máquina de corte por láser de tubos y láminas de metal puede cortar acero, acero al carbono, acero inoxidable, aluminio, cobre, latón, níquel y sus aleaciones.
